ACY1 Antenna

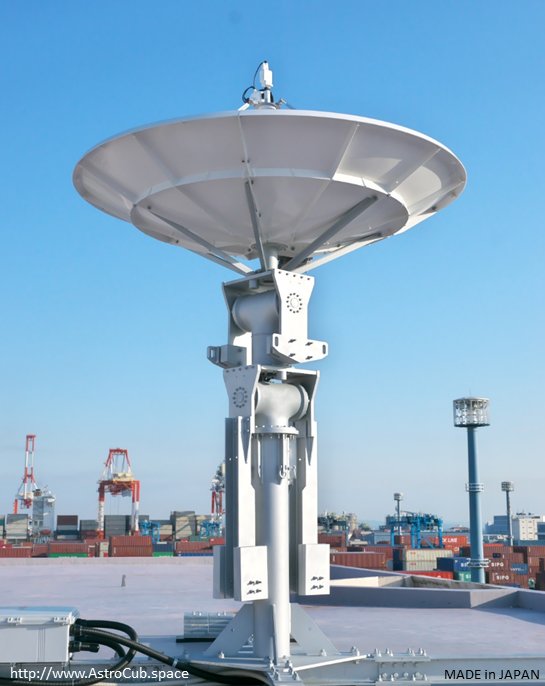

AstroCub ACY1-XRx Antenna

宇宙機、人工衛星と通信するX-band(7-8GHz)アンテナシステムです。

 気象衛星、地球周回軌道衛星、深宇宙機用のX-bandを1つのシステムでカバーします。





型式:ACY1-XRx
アンテナリフレクタ直径 2.4m
完全バランスX-Yマウント
受信専用
対象偏波: RHCP, LHCP
運用可能風速:15[m/s](最大瞬間風速)
耐風速:60[m/s]機械ロック操作後(最大瞬間風速)
消費電力 1500W AC 100-240[V]±10%、 50-60[Hz]
質量:600[kg] (リフレクタ、アンテナマウント部合計)
温暖地域用
設置方式:コンクリート基礎による固定、ウエイトによる固定、建物構造への固定方式(選択いただけます。)
特許第5283184号、 特許第7191314号、意匠登録第1580416号、意匠登録第1632500号、意匠登録1632501号、 その他申請中





アンテナの24時間の動作の動画はこちら


X-Yポジショナの天頂パスの動作はこちら

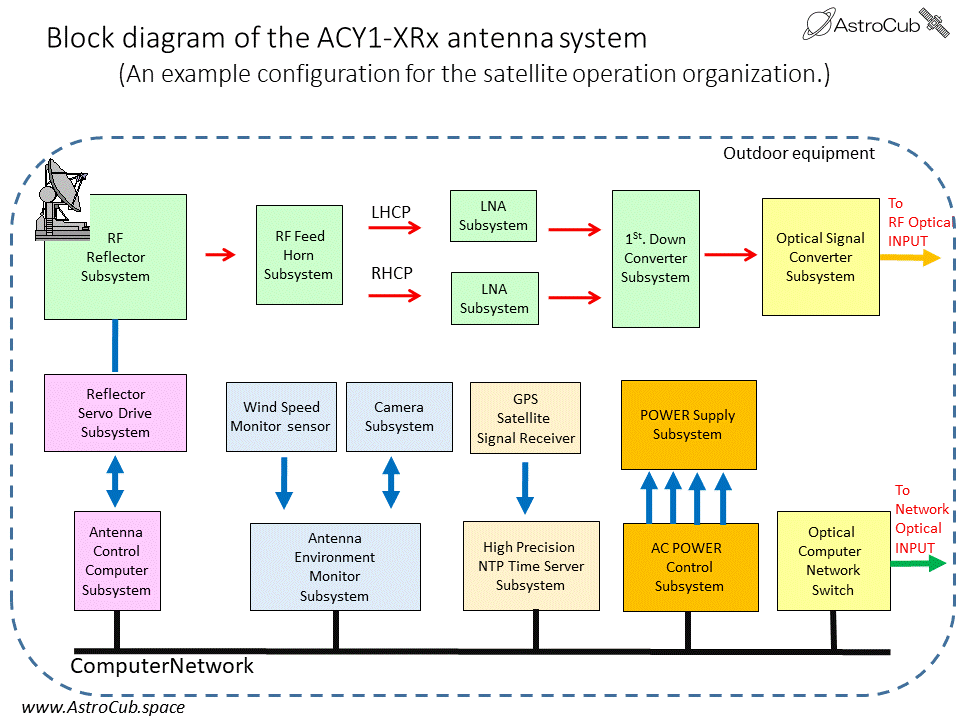

屋外システムのブロックダイアグラム (衛星所有機関用の仕様)

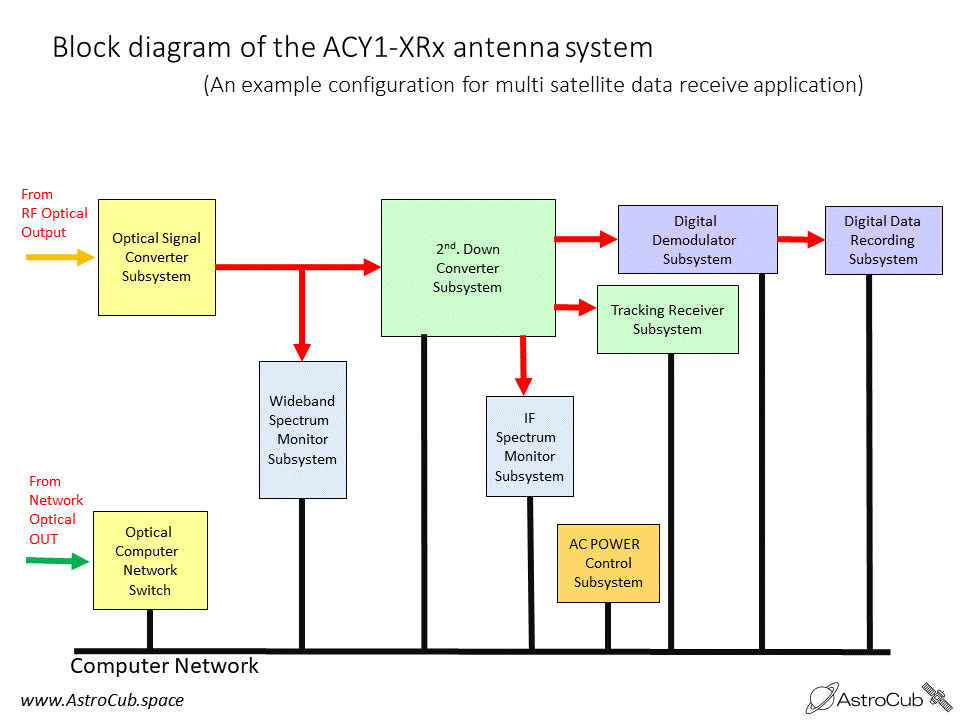

屋内システムのブロックダイアグラム (衛星所有機関用の仕様)
